目前我國(guó)建筑垃圾的回收利用水平較低，對(duì)于建筑垃圾的處置大部分只是簡(jiǎn)單的填埋處理。這種處理方法需要事先建立垃圾填埋場(chǎng)，雖然避免了建筑垃圾露天堆放的危害，卻耗用了大量的土地資源，而且投資巨大。

為緩解建筑垃圾大量?jī)A倒和填埋所帶來(lái)的壓力，近年來(lái)，我國(guó)政府和越來(lái)越多的投資者將目光轉(zhuǎn)移到了建筑垃圾的資源化利用上來(lái)。建筑垃圾大多是能不再生資源，如果進(jìn)行合理的資源化利用，不僅可以減少對(duì)環(huán)境的污染和危害，還能夠創(chuàng)造可觀的經(jīng)濟(jì)價(jià)值。目前，應(yīng)用較為廣泛的集中建筑垃圾資源化方式包括以下幾個(gè)方面：

① 利用建筑垃圾改造現(xiàn)有環(huán)境。惰性建筑垃圾可以用于鋪路、填海、人為造山等，例如：天津市為迎接 2008 年奧運(yùn)會(huì)所籌建的體育場(chǎng)館配套項(xiàng)目——天津市堆山造景工程。該工程是利用惰性建筑垃圾進(jìn)行堆山造景，總占地面積約 31.3 萬(wàn)m²，其中堆山面積約為 11.27 萬(wàn) m²，由六座山峰組成。該工程竣工后成為天津市的特色景觀，呈現(xiàn)出“山水相繞、移步換景”的特色景觀，為人們提供了散步休閑的大型公共綠地，實(shí)現(xiàn)了建筑垃圾的資源化，為國(guó)內(nèi)建筑垃圾的回收利用提供了很好的思路。

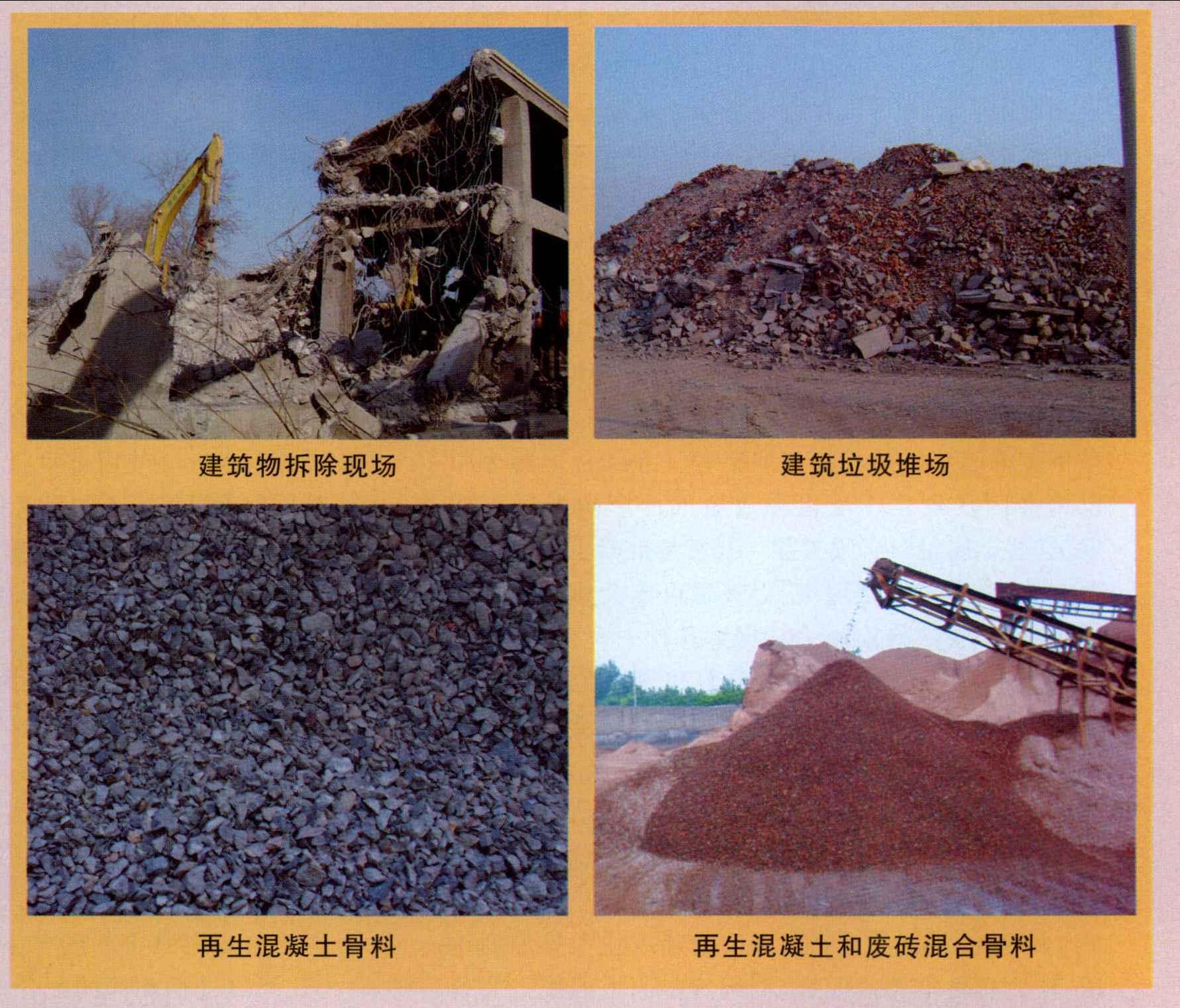

② 利用建筑垃圾制造再生混凝土。使用廢棄混凝土塊、再生骨料配制的混凝土稱再生混凝土。與天然骨料混凝土相比，同一水灰比的再生混凝土 28d 抗壓強(qiáng)度低 6%~15%，抗拉強(qiáng)度低 7%~28%。此外，再生混凝土的粘聚性和保水性較好。一些試驗(yàn)表明，再生混凝土比普通混凝土的抗裂性要好，延展性也比較好，可用于抗震結(jié)構(gòu)。

③ 利用建筑垃圾制造粉煤灰混凝土小型空心砌塊�？梢愿鶕�(jù)粉煤灰的不同級(jí)別摻入適量的水泥或石灰，應(yīng)用專用外加劑激化粉煤灰的活性元素，制成粉煤灰混凝土小型空心砌塊制品，具有粉煤灰（渣）摻量高、耐久性好、產(chǎn)品成本低等優(yōu)點(diǎn)。

④ 利用建筑垃圾制造再生輕質(zhì)骨料。這種方法是將建筑垃圾中的廢混凝土、廢混凝土類墻體材料、廢石材、廢陶瓷、廢燒結(jié)磚瓦和灰砂磚，先將其按種類進(jìn)行分選；分別破碎到分米或厘米級(jí)粒度后，剔除金屬、木材等雜質(zhì)；再將其分別破碎或碾磨到小于 5mm，形成再生細(xì)骨料；進(jìn)一步將再生細(xì)骨料中小于 0.15mm的顆粒分選出來(lái)，形成更好再生細(xì)骨料；分選出來(lái)的小于 0.15mm 的顆粒經(jīng)進(jìn)一步磨細(xì)后，制得比表面積為 250m²/kg～600m²/kg 的再生細(xì)粉料。

⑤利用建筑垃圾制造新型墻材。利用建筑垃圾進(jìn)行新型墻材的制備需要經(jīng)過(guò)五步關(guān)鍵技術(shù)。首先，要將混合的建筑垃圾進(jìn)行分類；其次，根據(jù)建筑垃圾的可用標(biāo)準(zhǔn)篩選可以利用的組分；再次，將所選取的垃圾組分進(jìn)行研磨制成再生骨料；接下來(lái)，將其中的細(xì)粒進(jìn)行最大化的利用；最后，利用再生混凝土制品技術(shù)制造新型墻材。
