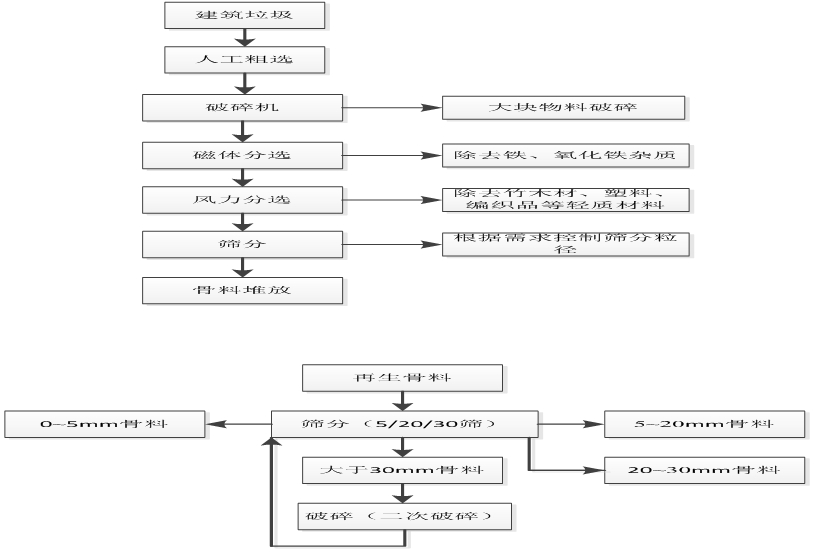

建筑垃圾再生骨料的粒徑不同，骨料的強(qiáng)度、微裂紋的含量、泥塊含量、砂漿裹覆量等也會(huì)存在較大的差異。因此，將經(jīng)過破碎、磁選、風(fēng)選后的再生骨料進(jìn)行篩分可保證同一粒級(jí)范圍內(nèi)骨料技術(shù)指標(biāo)相近，性能相似。各粒級(jí)骨料按合適的配合比均勻混合后可接近最佳的級(jí)配，以使混合料結(jié)構(gòu)組成穩(wěn)定，性能優(yōu)良。此外，在篩分過程中，機(jī)械振動(dòng)力的作用有助于物料表面的水泥砂漿脫落，增加集料的強(qiáng)度。

通常，我們將建筑物在拆除或加工過程中產(chǎn)生的粒徑介于 0.15~5mm 的顆粒稱為建筑垃圾細(xì)骨料。細(xì)骨料的組成，主要取決于被處理對(duì)象的性質(zhì)。比如，當(dāng)被處理對(duì)象為廢舊混凝土?xí)r，主要成分為水泥砂漿和微小的砂石等無機(jī)材料，能單獨(dú)用于拌制再生混凝土；而當(dāng)處理的對(duì)象為混合建筑垃圾時(shí)，主要成分為磚瓦和混凝土的混合微粉。如果將混合微粉部分或全部取代石英砂生產(chǎn)硅酸鈣砌塊，試驗(yàn)發(fā)現(xiàn)硅酸鈣砌塊的性能優(yōu)于未摻入建筑垃圾微粉的砌塊。此外，建筑垃圾細(xì)骨料還可以作為生活垃圾填埋場(chǎng)的日覆蓋材料。因此，在建筑垃圾再生利用的過程中采用5mm的篩分檔。

建筑垃圾再生利用加工過程中產(chǎn)生的＞5mm的骨料，稱為建筑垃圾再生粗骨料。再生粗骨料作為高速、更好公路筑路材料時(shí)，其最大粒徑應(yīng)控制在一定的尺寸范圍以下�；�于再生骨料作用部位確定最大篩分檔的尺寸。比如當(dāng)建筑垃圾再生骨料應(yīng)用于道路基層時(shí)，最大篩分檔應(yīng)選用30mm。

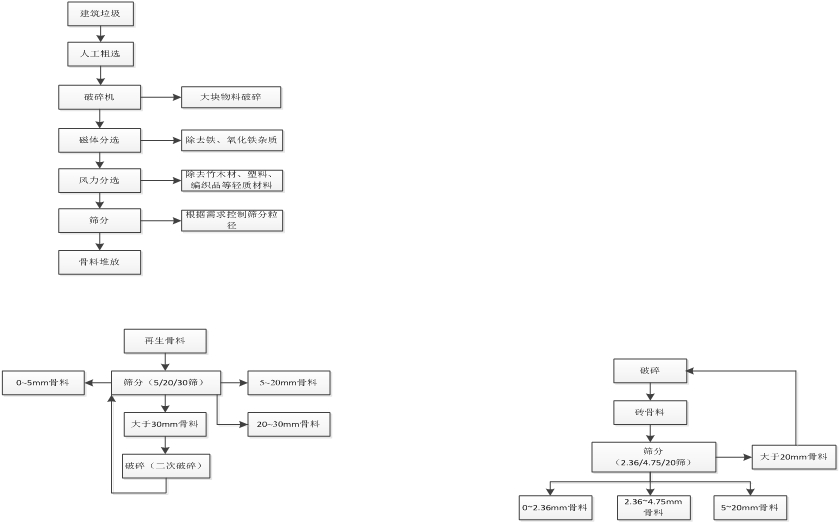

采用磚、混分離工藝的磚骨料或混合利用骨料，通常將粒徑 5~20mm 的骨料作粗骨料，5mm 以下作細(xì)骨料。0~2.36mm、2.36~4.75mm 細(xì)骨料均可做砂漿或配置再生混凝土使用，還可代替天然砂廣泛用于建筑業(yè)中。2.36~4.75mm 可用于制作好的建材制品。5~20mm 再生粗骨料應(yīng)用范圍廣，除可摻配混凝土的原料以外，還可作為高強(qiáng)骨料用于建材制品或路基墊層中。

篩孔尺寸的擬定僅考慮了建筑垃圾再生產(chǎn)物的可利用性及其作用部位對(duì)于骨料粒徑的普遍要求，在實(shí)際生產(chǎn)過程中可根據(jù)需要調(diào)整篩孔尺寸。同時(shí)，增加篩分檔的設(shè)置有助于提高建筑垃圾的綜合利用率，但設(shè)置過多，篩分設(shè)備投資增加，生產(chǎn)及堆放再生骨料場(chǎng)地的需求也增大，這必然會(huì)造成再生骨料生產(chǎn)成本的提高。因此，我們應(yīng)根據(jù)建筑垃圾再生利用的場(chǎng)合，選擇適宜的各篩分檔的尺寸。
